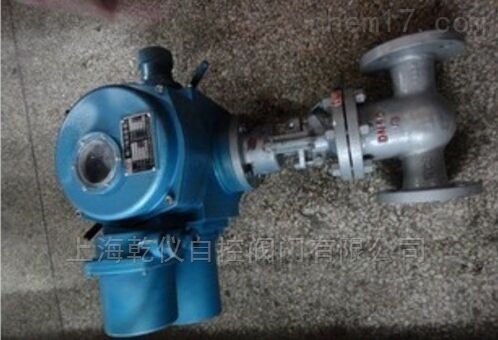

Z941H电动闸阀作为工业管道系统中实现远程自动切断或接通介质的关键执行元件，广泛应用于给排水、电力、石化及HVAC系统。其密封性、寿命与运行可靠性高度依赖于科学规范的安装。若安装不当，易引发内漏、卡阻、电机过载甚至阀体破裂等故障。
Z941H电动闸阀遵循以下六大步骤，可确保高效、安全、长寿命运行。
第一步：安装前检查与准备
核对阀门型号、压力等级（PN）、口径（DN）及介质适用性是否匹配工况；
检查阀体、法兰无损伤，阀杆转动灵活，电动执行机构外观完好；
确认电源电压（如AC220V/380V）与控制信号（4–20mA、开关量等）符合设计要求；
清理管道内部焊渣、铁屑等异物，防止划伤密封面。
第二步：确定安装方向与位置
闸阀为双向密封，但建议按阀体箭头方向安装（如有），确保介质流向与结构匹配；
优先水平安装，阀杆垂直向上，避免阀杆长期侧置导致填料受力不均而泄漏；
预留足够操作与维护空间（执行器周围≥30cm），远离高温、强振动源。
第三步：法兰连接规范
使用符合标准的垫片（如金属缠绕垫、橡胶垫），严禁使用双垫或偏垫；
螺栓对角交叉均匀紧固，分2–3次逐步加力至规定扭矩，防止阀体变形；
禁止借阀门作为管道支撑，所有应力应由支架承担，避免阀体承受额外载荷。
第四步：电动执行机构安装与调试
若为分体式执行器，按说明书将输出轴与阀杆可靠连接，确保同心度；
接线前断电！对照接线图连接电源线、控制线及接地线（黄绿双色线必须可靠接地）；
通电前手动操作阀门至中间位置，防止全开/全关状态下强行启动损坏齿轮。
第五步：功能测试与参数设定
点动测试：确认开关方向正确（“开”时阀杆上升）；
全行程运行：观察启闭是否平稳，有无异常噪音或卡顿；
设置限位开关：通过机械或电子限位精确设定全开/全关位置，防止电机堵转；
校准反馈信号（如4–20mA对应0%–100%开度），确保DCS/PLC监控准确。
第六步：试运行与记录归档
在低压下进行多次启闭测试，检查密封性能（关闭后无可见泄漏）；
记录安装日期、阀门编号、调试参数及操作人员，纳入设备档案；
对户外安装阀门加装防雨罩，防止执行器进水短路。
