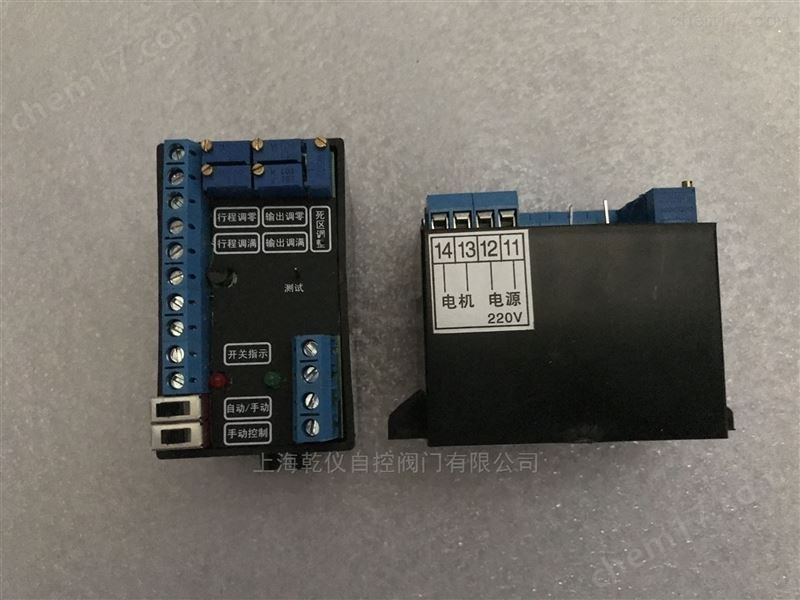

整体电子式模块 SG-1M AC220V

简要描述:

整体电子式模块 SG-1M AC220V集成了伺服放大器 、手操器的功能,模块本身带有手自动转换开关,可以在现场方便的操作执行器。

发邮件给我们:1454503055@qq.com

分享到:
索取报价

整体电子式模块 SG-1M AC220V位置定位器模块是以目前国内多数电动执行机构生产厂家电气控制部分所采用的GAMX系列电动执行机构控制板为原型,经重新优化并采用大规模精密集成电路设计而成的一款性价比较高的新型产品。

     SG-1M整体电子式模块,SG-1M一体化整体电子式模块它将放大器、手操器、位置信号发送器等功能集中在一起,可直接接受主控室的DCS系统4--20mA信号或开关量信号,同时可实现“远程/就地”两种状态切换。就地控制时,可通过模块上面的两个小按钮来控制电动执行机构动作。断信号保护功能的设定可根据客户要求选择当信号意外中断时执行机构停在当前位置、全开或者全关位置。

     SG-1M整体电子式模块,SG-1M一体化整体电子式模块零点、满度、灵敏度的调整均通过多圈电位器来调整。同时该模块具有双向过力矩保护功能、超行程保护功能、断信号保护功能、电机电制动等功能,并具有较强的抗干扰能力。

整体电子式模块 SG-1M AC220V技术参数:

    输入信号:4~20mA
    输入阻抗:250Ω
    阀位传感器:1KΩ电位器
    阀位信号输出:4~20mA或0~10mA
    负载能力:≥500Ω
    输出接点信号:24VDC
    基本误差:1%
    回差:1.5%

产品特点:

   SG-1M整体电子式模块,SG-1M一体化整体电子式模块,模块化: 集成了伺服放大器 、手操器的功能,模块本身带有手自动转换开关,可以在现场方便的操作执行器。
   据有可靠的电制动功能,使执行器打开,停止更可靠.
   现场具有正转反转指示灯,可以清楚地看到执行器的工作状态
   采用树脂封装 防尘 、防潮、 防震适应恶劣的环境。
   具有断线保护功能,当输入信号折断或输入信号小于2.6m A DC 时停止在原位。

   输入电流4-20mADC输入阻抗250欧姆
   输出电流4-20mADC输出负载270欧姆
   内置电子刹车,防机械惰走
   输入断信号执行器保持原位(特殊要求开阀或关阀)
   无触点功率输出AC220V

产品接线与调试:

    按电路图将定位器与执行器连接,并确认无误。
    接通220V电源,定位器电源指示灯亮,将两位拨码拨到OFF(手动),转入手动操作,按关阀按键执行器向关向运行,关向指示灯亮(红),全关到 位后,旋转零位电位器使阀位输出为4mA;按开阀按键执行器向开向运行,全开到位后,旋转满度电位器使阀位输出为20mA。再反复运行执行器全关和全开并调节零位和满度电位器,直至全关对应阀位输出4mA,全开对应阀位输出20mA,手动调试结束,未尾将两位拨码开关拨到ON(自动),定位器转入自动状态,电位器跟踪输入信号,如有震荡可适当调整死区电位器。

    将手动自动开关向右拨到手动位置。
    校整阀位,按手动开关阀开按键,阀位向全开的方向运行,按手动开关阀关按键,阀位全关的方向运行。
    如果阀位量程没有达到90°,可调整0%和100%电位器,调整0%电位器顺时针为增加量,逆时针为减少量程,将0%电位器调到4毫安。调100%电位器    顺时针为减少量程,逆时针为增加量程,将100%电位器调到20毫安。
    因调整0%和100%电位器两者相互作用,所以上下行量程,需多次调整电位器0%和100%才使量程达到4-20毫安。即阀位运行区间为90°。
   手动调整完毕后,将手动、自动开关向左拨置到自动位置,这时执行器可接收DCS系统运行指令,即投自动。

上海乾仪自控阀门有限公司是以新技术开发、产品设计、推广、生产为主的高新技术企业,公司拥有一大批自动控制技术和软件开发的专业技术人员,为用户提供产品咨询、计算选型、特殊设计、开发研制、交流培训等多项技术服务。





*品质,负责为本”。我们精心打造



电动执行器控制模块(适用于3410、3610、

3810等系列电动执行器使用),其主要元器

件均采取直接下订单至日本制造商,空运国

内组装,从根本上保证了产品的质量和寿命。

该产品具有以下功能和特点:



采用混合集成电路,严格高温、疲劳老化



处理,树脂密封浇注,防潮、防震





过载保护功能,超过额定负载时,自动进



入状态自锁,启动过载保护

用电位器调整零点、行程、灵敏度,方便

易行

用状态开关设定正、反动作状态

用状态开关设定断信号时阀位三种状态:

自锁、全开、全关

用状态开关设定输入信号为DC4-20mA或

DC1-5V
